ХАРАКТЕРИСТИКИ КРЮКОВ КРАНОВЫХ
Крюки крановые ГОСТ 6627-74
Технические характеристики

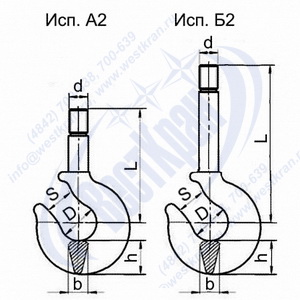

| Номер крюка по ГОСТ 6627-74 | Грузоподъемность, т по ГОСТ 6627-74 (Ручн. / 4М / 5М-6М) | b, мм. | h, мм. | D, мм. | S, мм. | L, мм (типА / типБ) | d (d1), мм | Масса заготовки, кг (типА/типБ) | Масса крюка, кг (типА/типБ) |
| №2А | 0,5 / 0,4 / 0,32 | 13 | 21 | 22 | 16 | 70 / 90 | М12 | 0,22 | 0,3 |
| №4А, №4Б | 0,8 / 0,63 /0,5 | 18 | 26 | 30 | 22 | 85 / 110 | М16 | 0,5 / 0,6 | 0,6 / 0,7 |
| №5А | 1,0 / 0,8 / 0,63 | 20 | 28 | 32 | 24 | 90 / 120 | М16 | 0,6 | 0,7 |
| №7А, №7Б | 1,6 / 1,25 / 1,0 | 24 | 36 | 40 | 30 | 120 / 140 | M20 | 1,3 / 1,5 | 1,4 /1,6 |
| №8А | 2,0 / 1,6 / 1,25 | 26 | 40 | 45 | 33 | 130 / 160 | M24 | 1,7 | 1,8 |
| №9А | 2,5 / 2,0 / 1,6 | 30 | 45 | 50 | 36 | 145 / 180 | M27 | 2,6 | 2,8 |
| №10А, №10Б | 3,2 / 2,5 / 2,0 | 34 | 52 | 55 | 40 | 165 / 220 | M30 | 3,6 /4,1 | 3,9 / 4,3 |
| №11А | 4,0 / 3,2 / 2,5 | 38 | 55 | 60 | 45 | 180 / 300 | M33 | 4,5 | 4,9 |
| №12А, №12Б | 5,0 / 4,0 / 3,2 | 40 | 65 | 65 | 50 | 195 / 375 | M36 | 6,45 / 8,9 | 6,9 / 9,4 |
| №14А, №14Б | 8,0 / 6,3 / 5,0 | 54 | 82 | 85 | 65 | 280 / 475 | M48 | 13,5 / 17,7 | 14,0 / 18,2 |
| №16А | 12,5 / 10,0 / 8,0 | 65 | 100 | 110 | 85 | 340 / 580 | M56 | 26,0 | 27,0 |
| №17А, №17Б | 16,0 / 12,5 / 10,0 | 75 | 115 | 120 | 90 | 415 / 600 | M64 | 37,0 / 44,5 | 38,3 / 46,8 |
| №18А | 20,0 / 16,0 / 12,5 | 80 | 130 | 130 | 100 | 440 / 630 | Тr 70х10 | 49,5 | 51,0 |
| №19А, №19Б | - / 20,0 / 16,0 | 90 | 150 | 150 | 115 | 480 / 660 | Тr 80х10 | 70,0 / 82,5 | 72,0 /84,5 |
| №20А, №20Б | - / 25,0 / 20,0 | 102 | 164 | 170 | 130 | 535 / 730 | Тr 90х12 | 102,0 / 121,0 | 105,0 / 124,0 |
| №22А, №22Б | - / 40,0 / 32,0 | 130 | 205 | 210 | 160 | 675 / 960 | Тr 110х12 | 175,0 / 206,0 | 180,0 / 211,0 |
