ПОДВЕСКА КРЮКОВАЯ КРАНОВАЯ ТРЕХРОЛЬНАЯ ПКК-3-16-610 ОСТ 24.191.08-81
ХАРАКТЕРИСТИКИ ПОДВЕСКИ КРЮКОВОЙ КРАНОВОЙ ТРЕХРОЛЬНОЙ
ПКК-3-16-610 ОСТ 24.191.08-81

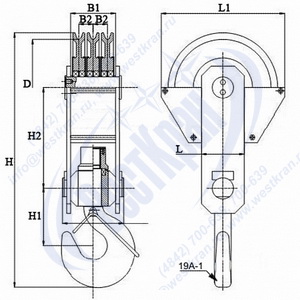

.jpg "Чертеж крюковой подвески ПКК-3-16-610")
| Обозначение подвески | 3-16-610 | |
| Грузоподъемность, тн | 16,0 | |
| Режим работы | ВТ | |
| Кол-во роликов, шт | 3 | |
| Диаметр каната, Øмм | 14-18 | |
| Габаритные размеры | D, мм | 610 |
| B, мм | 290 | |
| B1, мм | 216 | |
| B2, мм | 70 | |
| H, мм | 1417 | |
| H1, мм | 292 | |
| H2, мм | 555 | |
| L, мм | 220 | |
| L1, мм | 770 | |
| Тип крюка по ГОСТ 6627 | 19А-1 | |
| Масса, кг | 394 | |
