ТАЛЬ РУЧНАЯ ШЕСТЕРЕННАЯ СТАЦИОНАРНАЯ РЫЧАЖНАЯ ТРСР-6,0 МАСТЕР
Таль ручная стационарная рычажная ТРСР-6,0 серии "Мастер"
Технические характеристики
* Размеры "В" и "K" указанны для ненагруженной тали и тали в нагруженном состоянии.

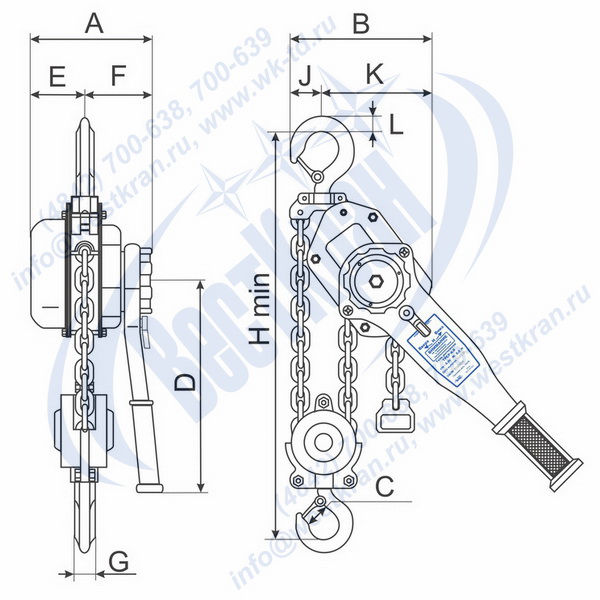

| Тип тали | ТРСР-6,0 "Мастер" | |||||
| Грузоподъемность, т | 6,0 | |||||
| Стандартные высоты подъема, м | 3,0 | 6,0 | 9,0 | 12,0 | ||
| Минимальный вес груза, кг | 160 | |||||
| Грузовая цепь, мм | 10х30 | |||||
| Кратность полиспаста | 2:1 | |||||
| Тяговое усилие на рычаге (не более), N (кгс) | 330 (33) | |||||
| Ход рычага на 1 метр подъема, полных оборотов | 140 | |||||
| Габаритные размеры | А, мм | 200 | ||||
| B min-max, мм | *140-265 | |||||
| C, мм | 44 | |||||
| D, мм | 400 | |||||
| E, мм | 92 | |||||
| F, мм | 108 | |||||
| G, мм | 33 | |||||
| H min, мм | 635 | |||||
| J, мм | 80 | |||||
| K min-max, мм | *60-185 | |||||
| L, мм | 46 | |||||
| Климатическое исполнение по ГОСТ 15150-69 | У | |||||
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 | |||||
| Температура окружающей среды, ºС | от -40 до +40 | |||||
| Тип атмосферы по ГОСТ 15150-69 | I | |||||
| Условия хранения по ГОСТ 15150-69 | 8 (ОЖЗ) (II) | |||||
| Масса комплекта цепей на 1м подъема, кг | 4,6 | |||||
| Масса тали без цепей НЕТТО, кг | 24,5 | |||||
| Масса тали НЕТТО, кг | 38,3 | 52,1 | 65,9 | 79,7 | ||
| Масса тали БРУТТО, кг (д/я) | 40,3 | 54,1 | 68,0 | 82,0 | ||
Таль ручная рычажная типа ТРСР-6,0 "Мастер"предназначена для подъема на высоту или из глубины, удержания в поднятом состоянии и опускания без существенного смещения от вертикальной оси, а так же для подтаскивания грузов, массой не менее 160 и не более 6000 кг. Изготавливаются в соответствии с ТУ 3173-002-37837907-2012. Срок службы, при односменной работе и соблюдении условий хранения, обслуживания и эксплуатации - 7 лет.
Ручные рычажные тали ТРСР-6,0 "Мастер" предназначены для работы в режиме нагрузки 1М по ГОСТ 25835, с низкими показателями нагружения и интенсивностью эксплуатации. Рычажные ручные тали ТРСР-6,0 "Мастер" могут эксплуатироваться как в помещениях, так и на открытом воздухе.
Принцип работы
В отличии от стационарных и передвижных ручных талей, управление рычажной талью осуществляется оператором при помощи рычага, непосредственно у самой тали. Подъем груза осуществляется при помощи грузовой цепи, приводимой в движение рычагом, расположенным непосредственно на механизме тали. Управление талью осуществляется специальным флажком, переключающим режимы работы тали и маятниковыми или вращательными движениями рычага.
Подъем груза осуществляется рычагом по часовой стрелке, в положении флажка "Вверх".
Опускание груза осуществляется рычагом против часовой стрелки, в положении флажка "Вниз".
Для свободного прогона грузовой цепи через механизм тали, флажок следует установить в положение "Нейтраль", и освободить тормоз при помощи маховика тали.
ВНИМАНИЕ! Категорически запрещается вращать маховик рычажной тали с подвешенным на крюке грузом.
Конструкция тали
Таль состоит из грузового и анкерного крюков, грузовой цепи и собственно механизма подъема с рычагом.
ВНИМАНИЕ! Не допускается эксплуатация тали ручной рычажной ТРСР-6,0 "Мастер" во взрыво- и пожароопасных средах, в агрессивных средах, насыщенных парами химически активных веществ, вступающих в активную химическую реакцию с материалами, из которых изготовлена таль, а так же для подъема и перемещения людей, ядовитых веществ и раскаленного металла.
