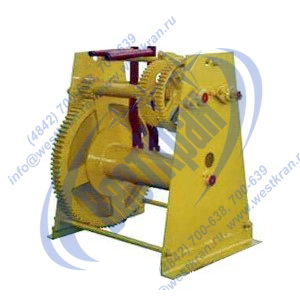

ХАРАКТЕРИСТИКИ ЛЕБЕДКИ РУЧНОЙ ТЛ-2А

Модель

ТЛ-2А

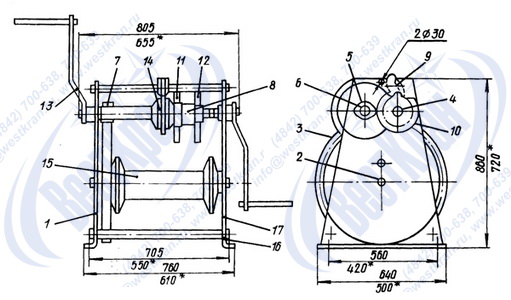

Конструкция лебедки:

1, 17-боковины лебедки
2 - ось барабана
3, 7, 11, 12 -колеса зубчатые
4 - вал рабочий
5 - подшипники скольжения
6 - вал промежуточный
8 - блок-шестерня
9 - собачка
10 - храповик
14 - диск тормозной
15 - барабан
16 - болт стяжной

Максимальное тяговое усилие, тс

на первой передаче

1,25

на второй передаче

0,8

Усилие на рукоятке при номинальной нагрузке, кгс

10,0

Канатоемкость, м

50,0

Число слоев навивки

3

Диаметр каната,мм

11,0

Передаточное число

на первой скорости

23

на второй скорости

15,15

Группа режима не выше

1М ГОСТ 25583

Исполнение

У1 ГОСТ 15150

Температура окр. среды, Сº

от -40 до +40

Габариты (отмечены значком *), мм

655х500х720

Монтажные размеры (отмечены значком *), мм

550х420

Вес, кг

150

Количество обслуживающего персонала

2
