ХАРАКТЕРИСТИКИ СТАЛЬНЫХ НЕОЦИНКОВАННЫХ КАНАТОВ ГОСТ 7668-80
Канаты стальные ГОСТ 7668-80. Характеристики

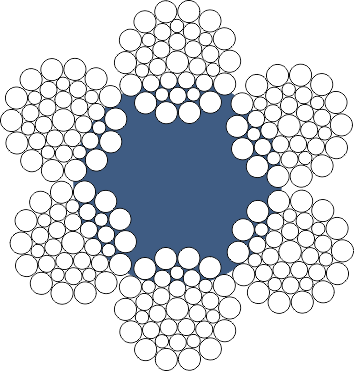

Канаты стальные двойной свивки типа ЛК-РО с линейным касанием проволок между слоями, конструкции 6х36 (1+7+7/7+14)+1 о.с., изготавливаемые по ГОСТ 7668-80, обладают большой структурной прочностью, а так же устойчивостью к интенсивным изгибающим моментам, что позволяет использовать их в условиях с высокой напряженностью работы. Используемый при изготовлении каната органический сердечник, а так же большое число троволок в прядях, существенно повышает его гибкость при одновременном сохранении прочностных свойств и формы каната.
Область применения - подъемно-транспортные, судовые и шахтные подъемные машины, дорожная землеройная техника, силовые подъемные установки металлургической промышленности, изготовление канатных стропов большой грузоподъемности.
Основные параметры
| Диаметр, мм каната | Расчетная площадь сечения всех проволок, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | |||||
|---|---|---|---|---|---|---|---|---|
| 1570(160) | 1670(170) | 1970(200) | ||||||
| Разрывное усилие, Н, не менее | ||||||||
| суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | |||
| 6,3 | 15,72 | 155,5 | - | - | - | - | 30800 | 24400 |
| 6,7 | 17,81 | 176,0 | - | - | - | - | 34900 | 27600 |
| 7,4 | 20,16 | 199,0 | - | - | - |
| 39500 | 31550 |
| 8,1 | 25,67 | 253,5 | - | - | - | - | 50300 | 39850 |
| 9,0 | 31,45 | 310,5 | 49300 | 40400 | 52350 | 42950 | 61600 | 48650 |
| 9,7 | 38,82 | 383,5 | 60850 | 49850 | 64650 | 53000 | 76050 | 60300 |
| 11,5 | 51,96 | 513,0 | 81450 | 66750 | 86550 | 70950 | 101500 | 80700 |
| 13,5 | 70,55 | 696,5 | 110500 | 90650 | 117500 | 963000 | 138000 | 109000 |
| 15,0 | 82,16 | 812,0 | 128500 | 104500 | 136500 | 111500 | 161000 | 128000 |
| 16,5 | 105,73 | 1045,0 | 165500 | 135500 | 176000 | 144000 | 207000 | 165000 |
| 18,0 | 125,78 | 1245,0 | 197000 | 161500 | 209500 | 171500 | 246500 | 190500 |
| 20,0 | 153,99 | 1520,0 | 241000 | 197500 | 256500 | 210000 | 301500 | 233500 |
| 22,0 | 185,10 | 1830,0 | 290000 | 237500 | 308000 | 252500 | 362500 | 280500 |
| 23,5 | 215,94 | 2130,0 | 338500 | 277000 | 359500 | 294000 | 432000 | 338000 |
| 25,5 | 252,46 | 2495,0 | 395500 | 324000 | 420500 | 344000 | 494500 | 383000 |
| 27,0 | 283,79 | 2800,0 | 444500 | 364500 | 472500 | 387500 | 556000 | 430500 |
| 29,0 | 325,42 | 3215,0 | 510000 | 417500 | 542000 | 444000 | 637500 | 493500 |
| 31,0 | 369,97 | 3655,0 | 580000 | 475000 | 616000 | 505000 | 725000 | 561500 |
| 33,0 | 420,96 | 4155,0 | 660000 | 540500 | 701000 | 574500 | 825000 | 638500 |
| 34,5 | 461,07 | 4550,0 | 722500 | 592000 | 768000 | 629500 | 903500 | 700000 |
| 36,5 | 503,09 | 4965,0 | 788500 | 646000 | 838000 | 686500 | 986000 | 764000 |
| 38,0 | 558,07 | 5510,0 | 875000 | 717500 | 929500 | 762000 | 1090000 | 842000 |
| 39,5 | 615,95 | 6080,0 | 965500 | 791500 | 1025000 | 841000 | 1205000 | 935000 |
| 42,0 | 683,68 | 6750,0 | 1070000 | 878500 | 1135000 | 933500 | 1340000 | 1030000 |
| 43,0 | 717,18 | 7120,0 | 1120000 | 919500 | 1190000 | 976000 | 1405000 | 1080000 |
| 44,5 | 787,38 | 7770,0 | 1230000 | 1005000 | 1310000 | 1065000 | 1540000 | 1185000 |
| 46,5 | 850,76 | 8400,0 | 1330000 | 1090000 | 1415000 | 1160000 | 1665000 | 1280000 |
| 48,5 | 927,12 | 9155,0 | 1450000 | 1190000 | 1540000 | 1265000 | 1815000 | 1395000 |
| 50,5 | 1006,85 | 9940,0 | 1575000 | 1290000 | 1675000 | 1370000 | 1970000 | 1510000 |
| 53,5 | 1131,96 | 11150,0 | 1770000 | 1455000 | 1885000 | 1540000 | 2215000 | 1705000 |
| 56,0 | 1219,89 | 12050,0 | 1560000 | - | 2030000 | 1640000 | - | - |
| 58,5 | 1314,56 | 13000,0 | 2060000 | 1685000 | 2190000 | 1730000 | - | - |
| 60,5 | 1446,74 | 14250,0 | 2265000 | 1855000 | 2410000 | 1915000 | - | - |
| 63,0 | 1538,92 | 15200,0 | 2410000 | 1970000 | 2560000 | 2020000 | - | - |
| 65,0 | 1634,03 | 16100,0 | 2560000 | 2095000 | 2720000 | 2175000 | - | - |
| 68,0 | 1792,62 | 17700,0 | 2810000 | 2295000 | 2985000 | 2385000 | - | - |
| 72,0 | 2008,28 | 19800,0 | 3145000 | 2575000 | 3345000 | 2670000 | - | - |
