ХАРАКТЕРИСТИКИ СТАЛЬНЫХ НЕОЦИНКОВАННЫХ КАНАТОВ ГОСТ 3077-80
Канаты стальные ГОСТ 3077-80. Характеристики

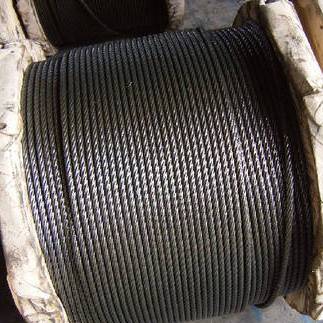

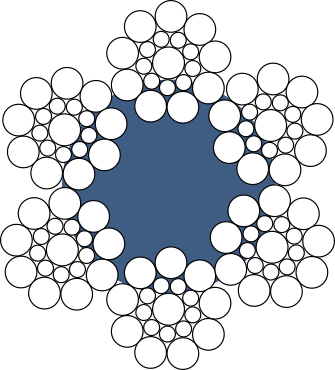

Канаты стальные двойной свивки типа ЛК-О с линейным касанием проволок в прядях, конструкции 6х19 (1+9+9)+1, изготавливаемые по ГОСТ 3077-80, обладают большой устойчивостью к истиранию, благодаря наличию во внешнем слое проволок с увеличенным диаметром. Однако это делает канат более жестким и отражается на его гибкости, несмотря на наличие органического сердечниа. Для нормальной работы каната требуются блоки и барабаны с большим диаметром.
Область применения - грузоподъемные и тяговые механизмы грузового и грузолюдского назначения, а так же в качестве тяговых на подвесных дорогах и кабель-кранах.
Основные параметры
| Диаметр, мм каната | Расчетная площадь сечения всех проволок, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | |||||
|---|---|---|---|---|---|---|---|---|
| 1570(160) | 1670(170) | 1770(180) | ||||||
| Разрывное усилие, Н, не менее | ||||||||
| суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | |||
| 4,6 | 7,94 | 77,8 | - | - | - | - | 14000 | 11550 |
| 5,1 | 9,79 | 95,9 | - | - | - | - | 17250 | 14250 |
| 5,7 | 12,88 | 126,0 | - | - | - | - | 22700 | 18800 |
| 6,4 | 15,63 | 153,0 | - | - | - | - | 27550 | 22800 |
| 7,8 | 22,47 | 220,5 | 35200 | 29900 | 37400 | 31300 | 39600 | 32750 |
| 8,8 | 29,92 | 293,6 | 46900 | 39800 | 49800 | 42350 | 52750 | 43650 |
| 10,5 | 39,54 | 387,5 | 61950 | 52650 | 65850 | 55950 | 69700 | 57560 |
| 11,5 | 49,67 | 487,0 | 77850 | 66150 | 82750 | 70300 | 87600 | 72450 |
| 12,0 | 54,07 | 530,0 | 84750 | 72000 | 90050 | 76500 | 95350 | 78850 |
| 13,0 | 60,94 | 597,3 | 95550 | 81100 | 101500 | 86150 | 107000 | 88700 |
| 14,0 | 73,36 | 719,0 | 115000 | 97750 | 122000 | 103500 | 129000 | 106500 |
| 15,0 | 86,95 | 852,5 | 136000 | 115500 | 144500 | 122500 | 153000 | 126500 |
| 16,5 | 101,68 | 996,5 | 159000 | 135000 | 169000 | 143500 | 179000 | 147500 |
| 17,5 | 117,58 | 1155,0 | 184000 | 156000 | 195500 | 166000 | 207000 | 171500 |
| 19,5 | 139,69 | 1370,0 | 219000 | 183000 | 232500 | 197000 | 246000 | 203500 |
| 20,5 | 158,19 | 1550,0 | 248000 | 210500 | 263500 | 223500 | 279000 | 230500 |
| 22,0 | 177,85 | 1745,0 | 278500 | 236500 | 296000 | 251000 | 313500 | 259000 |
| 23,0 | 198,67 | 1950,0 | 311500 | 264500 | 330500 | 281000 | 350000 | 289500 |
| 25,5 | 243,76 | 2390,0 | 382000 | 324500 | 406000 | 344500 | 429500 | 355500 |
| 28,0 | 293,48 | 2880,0 | 460000 | 391000 | 488500 | 415500 | 517500 | 428000 |
| 30,5 | 347,82 | 3410,0 | 545000 | 463500 | 579000 | 492000 | 613500 | 507500 |
| 32,5 | 406,76 | 3990,0 | 637500 | 541500 | 677500 | 575500 | 717500 | 593000 |
| 35,0 | 470,34 | 4610,0 | 737000 | 6265000 | 783500 | 665500 | 829500 | 686000 |
| 37,0 | 513,49 | 5035,0 | 805000 | 684000 | 855000 | 726500 | 905500 | 749000 |
| 39,0 | 558,74 | 5475,0 | 876000 | 744000 | 930500 | 790500 | 985500 | 815000 |
| 40,0 | 595,18 | 5830,0 | 933000 | 792500 | 991500 | 841000 | 1045000 | 863000 |
| 41,0 | 632,78 | 6200,0 | 992000 | 843000 | 1050000 | 872000 | 1115000 | 906500 |
| 43,5 | 711,42 | 6975,0 | 1115000 | 948000 | 1185000 | 980000 | 1250000 | 1015000 |
| 45,0 | 752,48, | 7370,0 | 1175000 | 999500 | 1250000 | 1030000 | 1325000 | 1075000 |
| 46,0 | 794,70 | 7790,0 | 1245000 | 105500 | 1320000 | 1090000 | 1400000 | 1135000 |
