ХАРАКТЕРИСТИКИ СТАЛЬНЫХ НЕОЦИНКОВАННЫХ КАНАТОВ ГОСТ 2688-80
Канаты стальные ГОСТ 2688-80. Характеристики

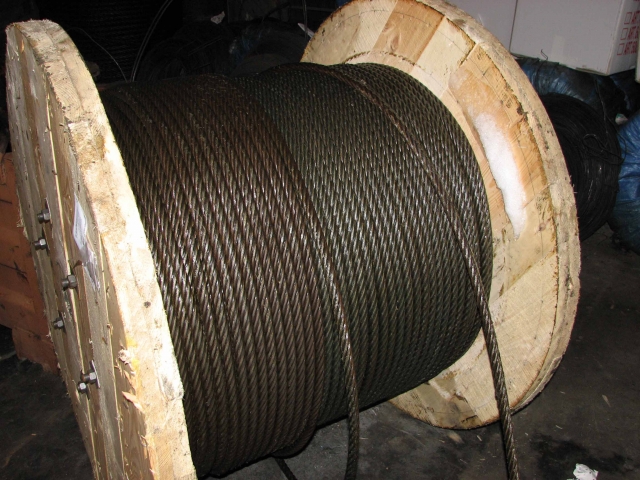

Канаты стальные двойной свивки типа ЛК-Р с линейным касанием проволок между слоями, конструкции 6х19 (1+6+6/6)+1 о.с., изготавливаемые по ГОСТ 2688-80, обладают большой структурной прочностью, а так же устойчивостью к интенсивным изгибающим моментам, что позволяет использовать их в условиях с высокой напряженностью работы. Используемый при изготовлении каната органический сердечник, существенно повышает его гибкость при одновременном сохранении прочностных свойств и формы каната.
Область применения - грузоподъемные и тяговые механизмы грузового и грузолюдского назначения, в качестве тяговых на подвесных дорогах и кабель-кранах, изготовление канатных стропов и др.
Основные параметры
| Диаметр, мм каната | Расчетная площадь сечения всех проволок, мм2 | Ориентировочная масса 1000 м смазанного каната, кг | Маркировочная группа, Н/мм2 (кгс/мм2) | |||||
|---|---|---|---|---|---|---|---|---|
| 1570(160) | 1670(170) | 1770(180) | ||||||
| Разрывное усилие, Н, не менее | ||||||||
| суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | суммарное всех проволок в канате | каната в целом | |||
| 3,6 | 4,98 | 48,8 | - | - |
|
| 8780 | 7465 |
| 3,8 | 5,63 | 55,1 | - | - | - | - | 9930 | 8400 |
| 4,1 | 6,55 | 64,1 | - | - | - | - | 11550 | 9750 |
| 4,5 | 7,55 | 73,9 | - | - | - | - | 13300 | 11250 |
| 4,8 | 8,62 | 84,4 | - | - | - | - | 15200 | 12850 |
| 5,1 | 9,76 | 95,5 | - | - | - | - | 17200 | 14600 |
| 5,6 | 11,90 | 116,5 | 18650 | 15800 | - | - | 20950 | 17800 |
| 6,2 | 14,47 | 141,6 | 22650 | 19250 | 19800 | 16800 | 25500 | 21100 |
| 6,9 | 18,05 | 176,6 | 28300 | 24000 | 24100 | 20100 | 31800 | 26300 |
| 7,6 | 21,57 | 211,0 | 33860 | 28700 | 30050 | 25500 | 38000 | 32300 |
| 8,3 | 26,15 | 256,0 | 41000 | 34800 | 35900 | 30500 | 46100 | 38150 |
| 9,1 | 31,18 | 305,0 | 48850 | 41500 | 43550 | 3,6950 | 55000 | 45450 |
| 9,6 | 36,66 | 358,6 | 57450 | 48850 | 51900 | 44100 | 64650 | 53450 |
| 11,0 | 47,19 | 461,6 | 73950 | 62860 | 61050 | 51850 | 83200 | 68800 |
| 12,0 | 53,87 | 527,0 | 84450 | 71750 | 78600 | 66750 | 95000 | 78550 |
| 13,0 | 61,00 | 596,6 | 95600 | 81250 | 89700 | 76200 | 107500 | 89000 |
| 14,0 | 74,40 | 728,0 | 116500 | 98950 | 101500 | 86800 | 131000 | 108000 |
| 15,0 | 86,28 | 844,0 | 135000 | 114500 | 123500 | 105000 | 152000 | 125500 |
| 16,5 | 104,61 | 1025,0 | 164000 | 139000 | 143500 | 122000 | 184500 | 152000 |
| 18,0 | 124,73 | 1220,0 | 195500 | 166000 | 174000 | 147500 | 220000 | 181500 |
| 19,5 | 143,61 | 1405,0 | 225000 | 191000 | 207500 | 176000 | 253000 | 209000 |
| 21,0 | 167,03 | 1635,0 | 261500 | 222000 | 2319000 | 203000 | 294500 | 243500 |
| 22,5 | 188,78 | 1850,0 | 296000 | 251000 | 278000 | 236000 | 333000 | 275000 |
| 24,0 | 215,49 | 2110,0 | 337500 | 218700 | 314500 | 267000 | 316500 | 314000 |
| 25,5 | 244,00 | 2390,0 | 382500 | 324500 | 359000 | 304500 | 380000 | 356000 |
| 27,0 | 274,31 | 2685,0 | 430000 | 365000 | 406500 | 345000 | 430000 | 399500 |
| 28,0 | 297,63 | 2910,0 | 466500 | 396000 | 457000 | 388000 | 525000 | 434000 |
| 30,5 | 356,72 | 3490,0 | 559000 | 475000 | 495500 | 421000 | 629000 | 520000 |
| 32,0 | 393,06 | 3815,0 | 616000 | 523500 | 594000 | 504500 | 693000 | 573000 |
| 33,5 | 431,18 | 4220,0 | 676000 | 574000 | 654500 | 556000 | 760500 | 629000 |
| 37,0 | 512,79 | 5015,0 | 804000 | 683000 | 718000 | 610500 | 904500 | 748000 |
| 39,5 | 586,59 | 5740,0 | 919500 | 781500 | 854000 | 725000 | 1030000 | 856000 |
| 42,0 | 668,12 | 6535,0 | 1045000 | 890000 | 977000 | 828000 | 1175000 | 975000 |
| 44,5 | 755,11 | 7385,0 | 1180000 | 1000000 | 1110000 | 945000 | 1133000 | 1075000 |
| 47,5 | 861,98 | 8430,0 | 1350000 | 1145000 | 1255000 | 1035000 | 1520000 | 1230000 |
| 51,0 | 976,03 | 9545,0 | 1530000 | 1295000 | 1435000 | 1185000 | 1920000 | 1395000 |
| 56,0 | 1190,53 | 11650,0 | 1865000 | 1580000 | 1625000 | 1340000 | 2100000 | 1705000 |
