ХАРАКТЕРИСТИКИ ВЕРТИКАЛЬНЫХ ЗАХВАТОВ МОДЕЛИ ЗВЛ (РОССИЯ)

Захваты для подъема листового материала в вертикальном положении типа ЗВЛ (Россия)





     Захваты типа ЗВЛ применяются в строповых или траверсных системах в качестве грузозахватного органа, и предназначены для кантования, подъема и перемещения различного листового материала, преимущественно, в вертикальном положении. Конструкция захвата ЗВЛ позволяет использовать его для операций с листами и в горизонтальном положении. Наиболее часто используются для работ с листовым металлопрокатом.



Конструкция: подпружиненный, самозажимной, эксцентрикового типа, с арретиром (фиксатором) и шарнирным подвесным элементом.

Принцип действия: первоначальная фиксация груза между рабочими поверхностями захвата осуществляется подпружиненной прижимной лапкой. Удержание груза в процессе подъема и перемещения, осуществляется путем самозапирания, за счет возникающего на рабочих поверхностях захвата усилия, прямо пропорционального массе поднимаемого груза. Фиксатор обеспечивает постоянный прижим лапки к поверхности груза, что предотвращает самопроизвольное открытие зева даже в момент ослабления нагрузки в процессе подъема.

Количество используемых захватов: одиночное или групповое.

Способ крепления захвата на строповой ветви: навеской непосредственно на крюк или при помощи такелажной скобы (соединительного звена).



Обозначение захвата

Грузо-

подъемность

Ширина зева, мм.

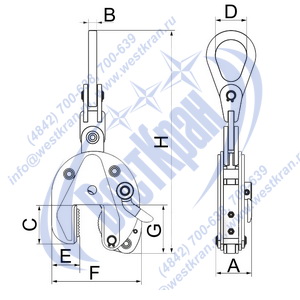

А, мм. В, мм. С, мм. Е, мм. F, мм. G, мм. H, мм. Масса, кг.

Захват вертикальный

 ЗВЛ-1,0

1,0т 0-25 52 12 45 40 130 70 320 2,82

Захват вертикальный

 ЗВЛ-3,0

3,0т 0-35 76 16 60 55 180 92 482 8,6

Захват вертикальный

 ЗВЛ-5,0

5,0т 0-50 87 25 80 95 275 129 680 24,5





     Во избежание обрыва груза и наступления несчастных случаев при производстве грузоподъемных операций с захватами ЗВЛ выполняйте следующие рекомендации:



1. При групповом (два и более) использовании вертикальных захватов типа ЗВЛ в подъемных системах, допускается применение изделий исключительно однотипных, с аналогичными характеристиками в части грузоподъемности и назначения.



2. Поднимать груз допускается только в том случае, если он полностью (до упора) вошел в зев захвата ЗВЛ и надежно зафиксировался эксцентриковой прижимной лапкой (см. рис.1).

Рис.1



3. До момента подъема произведите центровку захвата ЗВЛ на грузе, обеспечивающую ровный, без перекосов, подъем груза в вертикальном положении. До момента полного подъема и перемещения груза, приподнимите его на незначительную (10-20см) высоту, и убедитесь, что груз надежно и ровно зафиксирован в захвате (см. рис. 2).

Рис.2



4. В момент строповки убедитесь, что в месте контакта с рабочими поверхностями захвата, толщина груза не имеет отрицательных значений (не сужается) в направлении зева, так как это может привести к обрыву груза (см. рис. 3).

Рис.3



5. Запрещается использовать захваты ЗВЛ для подъема и перемещения стопки листов (см. рис. 4).

Рис.4



6. Запрещено использовать захваты ЗВЛ для вытаскивания и (или) подъема грузов, прижатых другими предметами, жестко закрепленных или примерзших (см. рис. 5).

Рис.5



     Использование вертикальных захватов может иметь и другие особенности, по этому, до начала их эксплуатации, ознакомьтесь с паспортом и руководством на их эксплуатацию.
