Характеристики подъемника строительного УМЕЛЕЦ-320-50,0

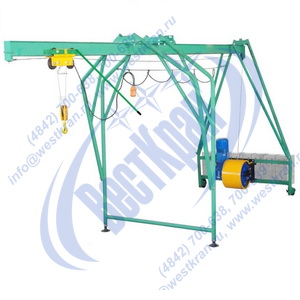

Подъемник строительный УМЕЛЕЦ-320-50,0 (кран в окно)





Технические характеристики

  Номинальная грузоподъёмность, т 0,32
  Высота подъёма (max), м 50
  Скорость подъёма, м/мин 17
  Диаметр каната, мм 4,1
  Длина каната, м 105
  Кратность полиспаста 2/1
  Диаметр барабана лебедки, мм 325
  Напряжение и частота тока силовой сети 380V – 50Hz
  Напряжение и частота тока цепи управления 220V - 50Hz
  Мощность эл.двигателя, кВт 1,7 (АИРС80В4ЕУ2)
  Степень защиты IP 44
  Режим работы двигателя  по ГОСТ 183 S3 (ПВ 40%)
  Привод механизма подъема электрический
  Тип тормоза 9ТЕ80
  Редуктор 5МЧ-80
  Управление лебедкой кабельное с пультом
  Привод механизма перемещения ручной
  Режим работы / класснагружения по ГОСТ 25835 3М / В3
  Температура окружающей среды от-40°С до +40° С
  Климатическое исполнение по ГОСТ 15150-69 У2
  Массса контргрузов, кг 210
  Маса крана без контргрузов, кг 220
  Общая масса крана с контргрузами, кг 430



    Подъемник строительный Умелец-320-50,0 (кран в окно) предназначен для подъема на высоту до 50 метров, продольного перемещения по оси балки внутрь проемов зданий и сооружений, кратковременного удержания и опускания грузов массой не более 320 кг. Эксплуатируются краны в окно, в большинстве своем, внутри помещений, но допускается также их установка на крышах зданий. При использовании на открытом воздухе, необходимо обеспечить защиту механизмов подъемника от воздействия атмосферных осадков.

     Применяются краны в окно  Умелец-320, как на площадках строящихся объектов, так и во время проведения ремонтных и отделочных работ эксплуатируемых зданий и сооружений.

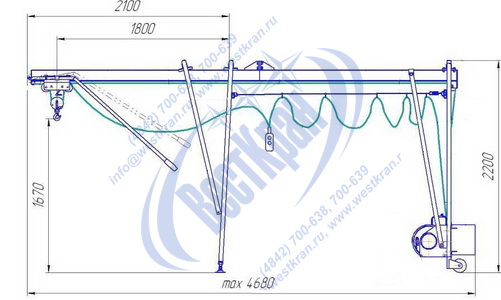

     Строительный подъемник Умелец-320 представляет собой рамную, легкоразборную конструкцию, что позволяет достаточно быстро осуществлять его монтаж и демонтаж для перемещения подъемника с объета на объект. В пределах одной рабочей зоны кран Умелец-320 легко перемещается с места на место, для чего задние стойки крана снабжены колесными опорами с фиксаторами. Для выравнивания конструкции крана в окно на месте установки используются винтовые опоры (домкраты) вмонтированные в передние стойки крана.

    В комплект строительного подъемника Умелец-320 входят контргрузы, в количестве 7шт., подвешивающиеся на заднюю стойку и обеспечивающие его устойчивость в процессе эксплуатации. В помещениях с высотой потолка в диапазоне от 2,6 до 3,1 метра, вместо контргрузов предусмотрено применение распорных стоек (винтовых домкратов). Распорные стойки не входят в комплект поставки, но могут быть поставлены по дополнительной заявке заказчика.

     В качестве грузоподъемного механизма в подъемнике Умелец-320 используется электрическая лебедка грузоподъемностью 0,32т. и канатоемкостью 105 метров, представляющая собой мотор-редуктор с барабаном, смонтированные на раме. Электродвигатель лебедки снабжен нормальнозамкнутым электромагнитным тормозом, обеспечивающим надежную блокировку лебедки и удержание груза.

     В качестве грузозахватного органа в кране используется полиспастная крюковая подвеска, соединенная канатами с механизмом передвижения (кошкой). Перемещение груза по пролетной балке (стреле) осуществляется при помощи кошки, вручную. Для фиксации кошки на конце балки используется специальный фиксатор, препятствующий перемещению кошки в момент спуска или подъема крюковой подвески.

     Кран в окно Умелец-320 снабжен концевым выключателем, срабатывающим в крайнем верхнем положении крюковой подвески.
