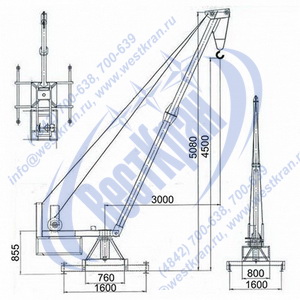

Кран строительный "Пионер-500"
Технические характеристики
| Номинальная грузоподъёмность, т | 0,5 |
|---|---|
| Высота подъёма (max), м | 50 |
| Скорость подъёма, м/мин | 6,6 - 9,0 |
| Вылет стрелы, м | 3,0 |
| Угол поворота, град | 360 |
| Диаметр каната, мм | 6,9 |
| Напряжение и частота тока силовой сети | 380V – 50Hz |
| Напряжение и частота тока цепи управления | 220V - 50Hz |
| Мощность эл.двигателя, кВт | 1,1 - 1,3 |
| Степень защиты | IP 54 |
| Режим работы двигателя по ГОСТ 183 | S3 (ПВ 40%) |
| Привод механизма подъема | электрический |
| Место управления | у крана |
| Привод механизма поворота стрелы | ручной |
| Режим работы / класснагружения по ГОСТ 25835 | 3М / В3 |
| Температура окружающей среды | от-40°С до +40° С |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Массса контргрузов, кг | 750 |
| Маса крана без контргрузов, кг | 475 |
| Общая масса крана с контргрузами, кг | 1225 |
Кран строительный стреловой поворотный "Пионер-500" предназначен для подъема на высоту до 50 метров, перемещения по окружности, кратковременного удержания и опускания грузов массой до 500кг., в помещениях или на открытом воздухе. В случаях эксплуатации крана на открытом воздухе, необходимо обеспечить защиту его механизмов от воздействия атмосферных осадков.
Краны "Пионер-500" могут применяться на строящихся объектах, во время проведения ремонтных и отделочных работ эксплуатируемых зданий и сооружений, а так же ремонтных, строительно-монтажных и погрузочно-разгрузочных работ.
Монаж строительного крана "Пионер-500" осуществляется непосредственно на месте его дальнейшей эксплуатации. В случае монтажа крана на высоте (крышах и перекрытиях зданий), для подъема его частей, рекомендуется использовать средства малой механизации. Установка крана осуществляется на плоских поверхностях с уклоном от горизонтальной линии, не превышающим 3°. В противном случае кран необходимо выставить при помощи опорных винтовых домкратов, входящих в комплект крана, при этом отклонение крана от вертикальной оси не должно превышать 3°.
В комплект поворотного строительного крана "Пионер-500" входят контргрузы, устанавливаемые в специальный контейнер и обеспечивающие устойчивость крана в процессе эксплуатации.
В качестве грузоподъемного механизма в кране "Пионер-500" используется электрическая червячная лебедка грузоподъемностью 0,5т. и канатоемкостью 105 метров.
Кран "Пионер-500" снабжен концевым выключателем, срабатывающим в крайнем верхнем положении крюковой подвески крана.
