Характеристики крана КСП-1000-50 МАСТЕР-3
Кран строительный КСП-1000-50 МАСТЕР-3
Технические характеристики

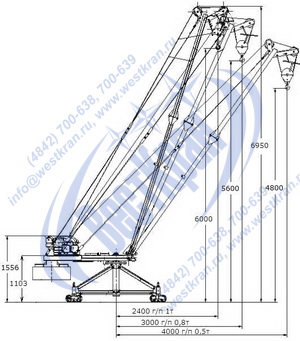

| Грузоподъёмность на вылетах стрелы: | |
|---|---|
| - 2,4м | 1,0т |
| - 3,0м | 0,8т |
| - 4,0м | 0,5т |
| Высота подъёма (max), м | 50 |
| Скорость подъёма, м/мин | 22 |
| Скорость поворота стрелы, об/мин | 1,35 |
| Угол поворота, град | 360 |
| Диаметр каната, мм | 6,7 |
| Кратность полиспаста | 2/1 |
| Напряжение и частота тока силовой сети | 380V – 50Hz |
| Напряжение и частота тока цепи управления | 220V - 50Hz |
| Мощность эл.двигателя грузовой лебедки, кВт | 3,0 (АИР100S4ЕУ1) |
| Мощность эл.двигателя поворотного мех-зма, кВт | 0,75 (5АИ80А6Е) |
| Степень защиты двигателей | IP 54 |
| Место управления | у крана |
| Режим работы / класснагружения по ГОСТ 25835 | 2М / В1 |
| Температура окружающей среды | от-40°С до +40° С |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Массса контргрузов, кг | 770 |
| Маса крана без контргрузов, кг | 950 |
| Общая масса крана с контргрузами, кг | 1720 |

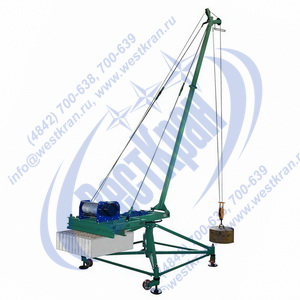

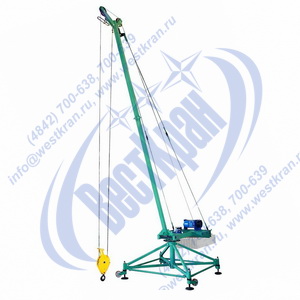

Кран строительный стреловой поворотный КСП-1000-50 предназначен для подъема на высоту до 50 метров, перемещения по окружности, кратковременного удержания и опускания грузов массой до 1000кг., в помещениях или на открытом воздухе. При использовании на открытом воздухе, необходимо обеспечить защиту механизмов крана от воздействия атмосферных осадков.
Применяются краны КСП-1000 МАСТЕР-3, как на площадках строящихся объектов, так и во время проведения ремонтных и отделочных работ эксплуатируемых зданий и сооружений.
Конструкция крана стрелового КСП-1000 МАСТЕР-3 полноразборная, что позволяет осуществить его монтаж с использованием вспомогательных грузоподъемных приспособлений, силами двух человек.
Монаж крана МАСТЕР-3 КСП-1000 осуществляется непосредственно на месте его дальнейшей эксплуатации. Установка крана осуществляется на плоских поверхностях с уклоном от горизонтальной линии, не превышающим 3°. В противном случае кран необходимо выставить при помощи опорных винтовых домкратов, входящих в комплект крана, при этом отклонение крана от вертикальной оси не должно превышать 3°.
В комплект строительного поворотного крана КСП-1000 МАСТЕР-3 входят контргрузы, подвешивающиеся на раму крана и обеспечивающие его устойчивость в процессе эксплуатации.
Кран КСП-1000 снабжен концевым выключателем, срабатывающим в крайнем верхнем положении крюковой подвески крана.
