Характеристики крана КЛ-3

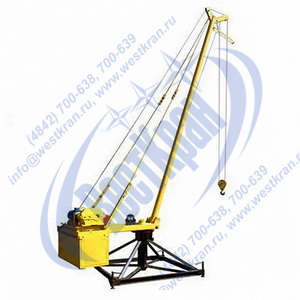

Кран строительный поворотный стреловой КЛ-3

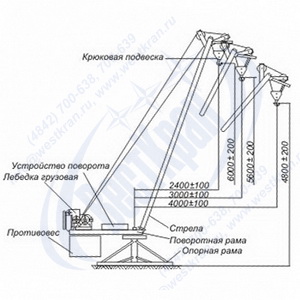

Технические характеристики
| Грузоподъёмность | |
|---|---|
| на вылете стрелы 2,4м | 1,0т |
| на вылете стрелы 3,0м | 0,8т |
| на вылете стрелы 4,0м | 0,5т |
| Высота подъёма (max), м | 50 |
| Скорость подъёма, м/мин | 22,2 |
| Скорость поворота стрелы, об/мин | 1,37 |
| Вылет стрелы (max), м | 4,0 |
| Угол поворота, град | 360 |
| Диаметр каната, мм | 8,3 |
| Кратность полиспаста | 2/1 |
| Напряжение и частота тока силовой сети | 380V – 50Hz |
| Напряжение и частота тока цепи управления | 220V - 50Hz |
| Мощность эл.двигателя грузовой лебедки, кВт | 4,25 |
| Мощность эл.двигателя поворотного мех-зма, кВт | 0,75 |
| Степень защиты | IP 54 |
| Режим работы двигателя по ГОСТ 183 | S3 (ПВ 40%) |
| Место управления | у крана |
| Режим работы крана/ класснагружения по ГОСТ 25835 | 3М / В3 |
| Температура окружающей среды | от-40°С до +40° С |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Массса контргрузов, кг | 890 |
| Маса крана без контргрузов, кг | 910 |
| Общая масса крана с контргрузами, кг | 1800 |
Кран строительный стреловой поворотный КЛ-3 предназначен для подъема на высоту до 50 метров, перемещения по окружности, кратковременного удержания и опускания грузов массой до 1000кг., в помещениях или на открытом воздухе. В случаях эксплуатации крана на открытом воздухе, необходимо обеспечить защиту его механизмов от воздействия атмосферных осадков.
Краны КЛ-3 могут применяться на строящихся объектах, во время проведения ремонтных и отделочных работ эксплуатируемых зданий и сооружений, а так же ремонтных, строительно-монтажных и погрузочно-разгрузочных работ.
Монаж строительного крана КЛ-3 может осуществляется непосредственно на месте его дальнейшей эксплуатации силами двух человек, с использовнием средства малой механизации. Установка крана осуществляется на плоских поверхностях с уклоном от горизонтальной линии, не превышающим 3°. В противном случае кран необходимо выставить при помощи опорных винтовых домкратов, входящих в комплект крана, при этом отклонение крана от вертикальной оси не должно превышать 3°.
ВНИМАНИЕ!
В стоимость поворотного строительного крана КЛ-3 и в его комплект НЕ ВХОДЯТ контргрузы.
В качестве грузоподъемного механизма в кране КЛ-3 используется электрическая лебедка У5120.60.
Кран КЛ-3 снабжен концевым выключателем, срабатывающим в крайнем верхнем положении крюковой подвески крана.
