Характеристики подъемника строительного УМЕЛЕЦ-500-80,0

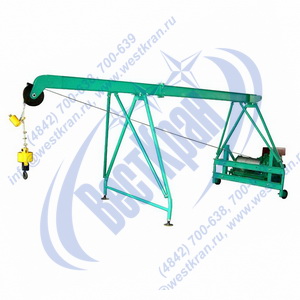

Подъемник строительный УМЕЛЕЦ-500-80,0 (кран в окно)





Технические характеристики

  Номинальная грузоподъёмность, т 0,5
  Высота подъёма (max), м 80
  Скорость подъёма, м/мин 22
  Диаметр каната, мм 6,7
  Длина каната, м 85
  Кратность полиспаста 1/1
  Диаметр барабана лебедки, мм 158
  Напряжение и частота тока силовой сети 380V – 50Hz
  Напряжение и частота тока цепи управления 220V - 50Hz
  Мощность эл.двигателя, кВт 3,0 (АИР100S4ЕУ1)
  Степень защиты IP 44
  Режим работы двигателя  по ГОСТ 183 S3 (ПВ 25%)
  Привод механизма подъема электрический
  Тип тормоза 9ТЕ80-25
  Управление лебедкой кабельное с пультом
  Режим работы / класснагружения по ГОСТ 25835 3М / В3
  Температура окружающей среды от-40°С до +40° С
  Климатическое исполнение по ГОСТ 15150-69 У2
  Массса контргрузов, кг 750
  Маса крана без контргрузов, кг 417
  Общая масса крана с контргрузами, кг 1167



    Подъемник строительный Умелец-500-80,0 (кран в окно) предназначен для подъема на высоту до 80 метров, кратковременного удержания и опускания грузов массой не более 500 кг. Эксплуатируются краны в окно, в большинстве своем, внутри помещений, но допускается также их установка на крышах зданий. При использовании на открытом воздухе, необходимо обеспечить защиту механизмов подъемника от воздействия атмосферных осадков.

     Применяются краны в окно  Умелец-500, как на площадках строящихся объектов, так и во время проведения ремонтных и отделочных работ эксплуатируемых зданий и сооружений.

     Строительный подъемник Умелец-500 представляет собой рамную, легкоразборную конструкцию, что позволяет достаточно быстро осуществлять его монтаж и демонтаж для перемещения подъемника с объета на объект. В пределах одной рабочей зоны кран Умелец-500 легко перемещается с места на место, для чего задние стойки крана снабжены колесными опорами с фиксаторами.

    В комплект строительного подъемника Умелец-500 входят контргрузы, в количестве 11шт., размещаемых в специальном контейнере для противовесов и обеспечивающие его устойчивость в процессе эксплуатации.

     В качестве грузоподъемного механизма в подъемнике Умелец-500 используется электрическая лебедка грузоподъемностью 0,5т. и канатоемкостью 85 метров. Электродвигатель лебедки снабжен нормальнозамкнутым электромагнитным тормозом, обеспечивающим надежную блокировку лебедки и удержание груза.

     Кран в окно Умелец-500 снабжен концевым выключателем, срабатывающим в крайнем верхнем положении крюковой подвески.
